设备组装
按下图组装.(批次不同.配件样式略有不同).
必须组装完才可通电.带电插拨盖革管可能损坏主机.
供电要求
设备通过USB线供电.可用优质的手机充电器或优质移动电源.也可以用计算机USB口(这些USB输出电压均为5V).
必须使用设备原装USB线缆,劣质线缆会在线缆上产生较大电压降,这时即使使用 优质电源,亦可能因线缆电压降而造成电压无法在正常范围内.
电压要求在4.5V-5.5V间.过低设备会红底色显示电压.过高则可能损坏设备.
物理键功能介绍
- 屏亮状态下短按物理键 启动一次重新测量.
- 屏亮状态下长按物理键 关闭屏显,进入省电测量状态.
- 省电测量状态下短按物理键 开启屏显,进入正常测量状态.
界面说明
中文界面有汉字指示,不再赘述.下面只讲述英文界面各数据意义.

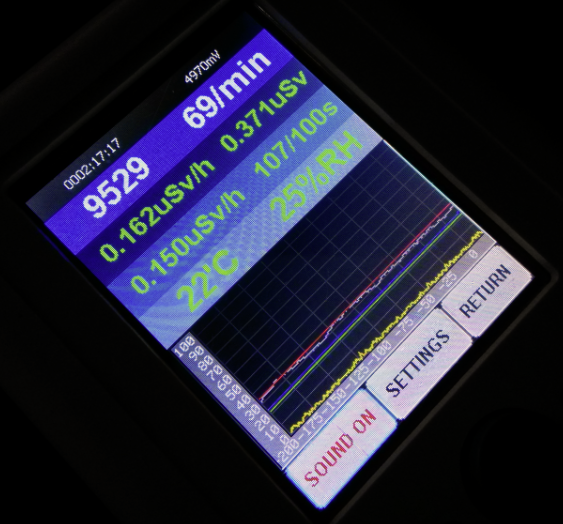

上图中各数据含意如下:
- 0002:17:17 表示用户短按下物理键后运行的总时长为2小时17分17秒.
- 4970mV 表示当前的供电电压为4970mV.
- 9529 表示用户短按下物理键后运行的2小时17分17秒内共接受粒子激发次数为9529次.
- 69/min 表示用户短按下物理键后运行的2小时17分17秒内的平均每分钟计数次数为69次/分钟.
- 0.162uSv/h 总平均辐射当量.这里表示用户短按下物理键后运行的2小时17分17秒内的平均辐射当量为0.162微希沃特/小时.
- 0.371uSv 表示用户短按下物理键后运行的2小时17分17秒内的累积辐射当量为0.371微希沃特.
- 0.150uSv/h 近期平均辐射当量.这里表示用户设置的时间窗口内(即过去的N秒,这个界面上为过去100秒)的平均辐射当量为0.150微希沃特/小时.
- 107/100s 表示过去100秒内接受粒子激发次数为107次.
- 22'C 表示当前设备内温度传感器处的温度22摄氏度.
- 25%RH 表示当前设备内湿度传感器处的湿度为25%.
- 红线 表示从用户短按设备物理键开始到目前为止.平均每分计数次数的变化状态.注意.其仅表示变化状态.定量信息请参考"平均每分计数次数".此曲线一般时间越长波动越小.
- 灰线 表示最近N秒时间窗口的平均每分计数次数的变化状态.本设备可以设置最近10秒到最近100秒的时间窗口长度.因为平均时间短.这个值波动是正常的.而且时间窗口设置越短,波动越大.
- 黄线 表示过去的每一秒接收到的粒子激发次数的变化情况.
- 绿线 表示设备机内的温度变化状态.(仅表征机内温湿度传感器部位的温度的变化状态,开机一段时间后,由于机内温度会有所升高.所以温度值会略高于室温.)
- 蓝线 表示设备机内的湿度变化状态.(仅表征机内温湿度传感器部位的湿度的变化状态,开机一段时间后,由于机内温度会有所升高.所以湿度值会略低于室湿.)
- SOUND ON 表示当前粒子计数声音被静音.当此键点击后可开启粒子计数声.此虚拟按钮将变为显示"SOUND OFF".
- SETTINGS 点击此虚拟按钮可以进入时间窗口时长,报警值及背光亮度调节设置界面.
- RETURN 点击此虚拟按钮可以返回语言选择界面.

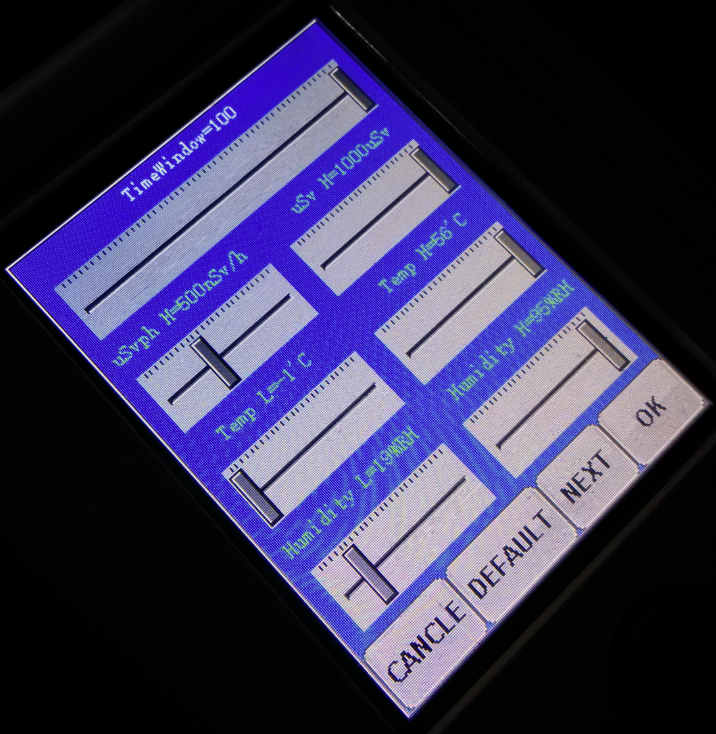

上图中各数据含意如下:
- TimeWindow=100 滑支时间窗口设置.这里表示滑动时间窗口的长度设置为100秒.即设备可以实现最近100秒的计数及辐射当量显示.
- uSvph H=500nSv/h 平均辐射当量上限设置.这里表示平均辐射当量超过500纳希沃特/小时时,会启动报警.
- uSv H=1000uS 累积辐射当量上限设置.这里表示累积辐射当量超过1000微希沃特时.会启动报警.
- Temp L=-1'C 机内温度下限设置.这里表示当机内温度小于或等于-1度时,启动报警(因为设备的温度测量范围为0-55摄氏度,所以此设置即无温度报警.
- Temp H=56'C 机内温度上限设置.这里表示当机内温度大于或等于56度时,启动报警(因为设备的温度测量范围为0-55摄氏度,所以此设置即无温度报警.
- Humidity L=19%RH 机内湿度下限设置.这里表示当机内湿度小于或等于19%时,启动报警(因为设备的湿度测量范围为20%-95%,所以此设置即无湿度报警.
- Humidity H=95%RH 机内湿度上限设置.这里表示当机内湿度大于或等于95%时,启动报警.
- CANCLE 点击此虚拟按钮可以返回计数器数据显示界面,而不对当前的所有时间窗长度,报警值配置进行保存.
- DEFAULT 点击此虚拟按钮可以把时间窗口长度,各报警阈值,及屏背光亮度恢复至默认配置.(但不保存,如果想保存需点击OK按钮)
- NEXT 点击此虚拟按钮可以进入屏背光亮度调节界面.
- OK 点周此虚拟按钮可以对当前的配置进行保存并返回数据显示界面.

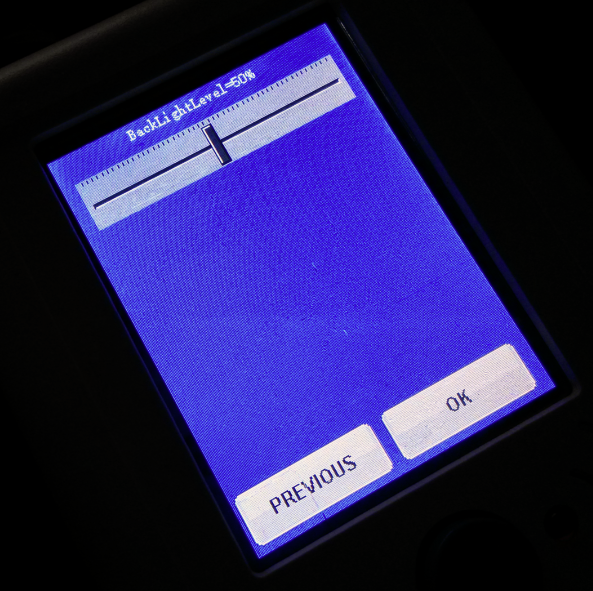

上图中各数据含意如下:
- BackLightLevel=50% 背光亮度设置.这里表示背光视度功率调节为全功率的50%.
- PREVIOUS 点击此虚拟按钮可以返回滑动时间窗,报警值设置界面.
- OK 点周此虚拟按钮可以对当前的配置进行保存并返回数据显示界面.
常见问题解答
- 设备的上显示的不同颜色的曲线代表的是什么含意? 点击跳转至说明书对曲线含意的解释部分
- 为什么设备断电关机后,下次再上电时,状态就像没关过机一样? 这是我们实现的虚拟不间断测量技术.可以实现设备每十秒保存一次数据.下次开机时会自动载入上次的数据.实现接续测量.这给需要切换电源的用户提供了极大的方便.
- 为什么灰色线有波动? 因为电离辐射的检测是据盖革管接受到的粒子激发情况来确定的.所以采样时间越长.这个数据就越稳定.灰色线表示最近N秒(N可调)的平均辐射当量的变化情况.所以有波动是正常的.因为采样时间短,有较大的随机性.设置的时间越短,波动一般也越大.
- 为什么短按物理按键后红,灰线均有较大的波动? 短按物理键后,设备即启动一次重新测量.刚启动重新测量时.采样时间过短.数据有很大波动是正常的.原因参考上一问题.
- 能测量阿尔法粒子吗? 阿尔法粒子只要一张纸就可以完全挡住,是无法穿透玻璃盖革管壁的.所以无法测量.但是一般阿尔法辐射会伴生有伽马射线.伽马射线是可以被此设备检测到的.所以有异常辐射一般全可以检测出来.比如氡的衰变一般为纯阿尔法衰变,但都会伴生伽马射线.所以氡含量过高的环境一样可以检测出来有异常辐射.
- 能检测氡吗? 见上一问题解答.
- 能检测出大理石,瓷砖等的核辐射吗? 可以.但要求测量时环境本底辐射较低.把设备先在较低的本底环境里测量较长一段时间.然后把待测物品(最好大一些)放到盖革管的旁边,即可以看出变化.灰线整体趋势会向上走.
使用注意事项
使用时,需先连接盖革管.再上电设备.并不要触摸盖革管连接线的金属接头.以免影响数据接收.(目前发货时接头包有热缩管.一般不会碰到,但请不要移除)
可测量粒子种类
- 伽马射线
- 贝塔粒子
- X射线
术语表
待加入.
